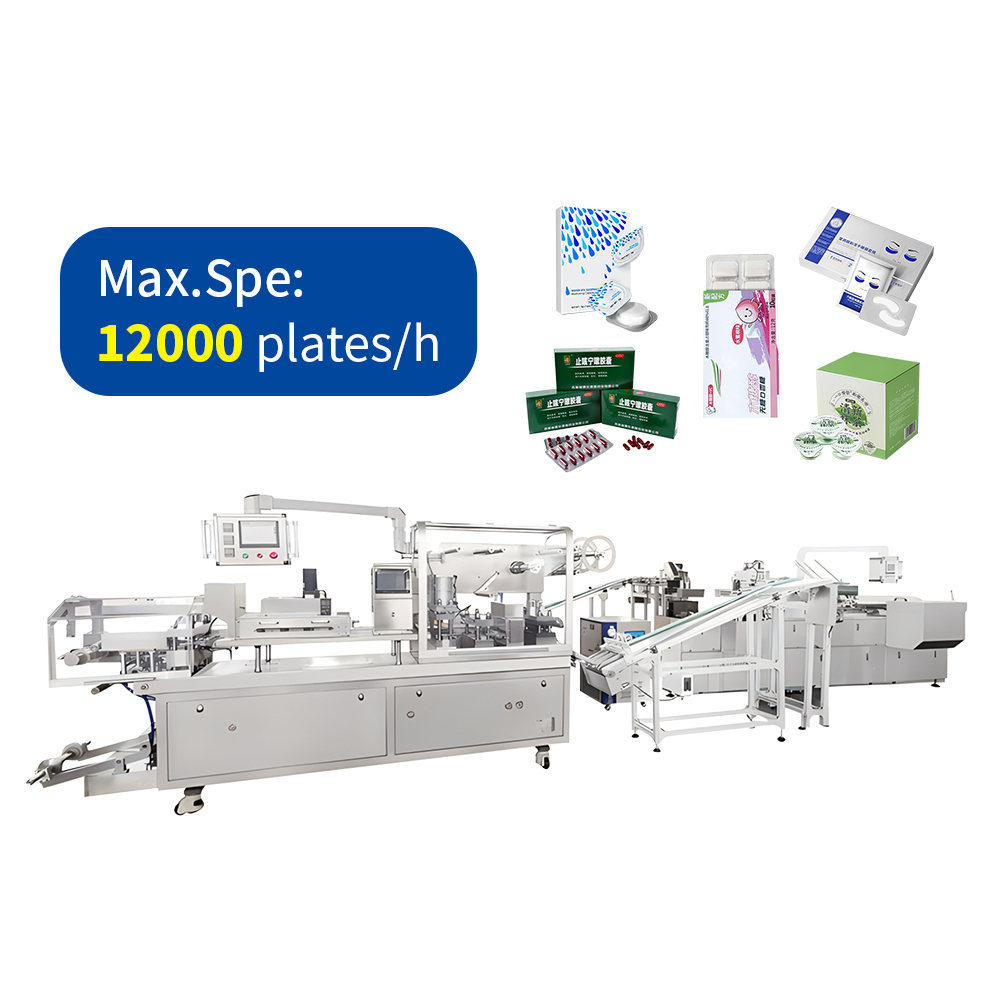

Высокоскоростная автоматическая линия для упаковки в блистеры

Обзор

Линия для упаковки блистеров в картонную упаковку – это высокоавтоматизированное упаковочное оборудование, предназначенное для комбинирования блистерной упаковки с картонной. Она широко используется в фармацевтической, пищевой, косметической, косметической промышленности и других отраслях, производя товары повседневного спроса, и позволяет эффективно выполнять весь процесс – от формирования блистера, запечатывания, нанесения инструкции до окончательной упаковки в картонную упаковку. Производственная линия объединяет механические, электрические, пневматические и сенсорные технологии для достижения высокоточных, высокоскоростных и интеллектуальных упаковочных решений.

Основные функции и рабочий процесс

Образование пузырей

Процесс термоформования: нагревание пластиковых листов (например, ПВХ, ПЭТ и т. д.), их размягчение и последующее горячее прессование в форме для формирования блистерной пластины с канавками (глазками).

Способность к материалам: поддержка блистерных материалов различных материалов и толщины, таких как медицинский ПВХ (0,25 мм), алюминиевая фольга (0,02 мм) и т. д.

Наполнение продукта

Точная дозировка: автоматическая загрузка таких продуктов, как таблетки, капсулы, мелкие предметы и т. д., в пазы блистерной пластины.

Механизм защиты от ошибок: фотоэлектрические датчики контролируют целостность наполнения, предотвращая образование пустот или пропусков.

Герметизация и резка

Процесс герметизации: покройте блистер алюминиевой фольгой или композитным материалом и запечатайте методом термопрессования, чтобы обеспечить влагонепроницаемость и защиту от загрязнений.

Перфорация и резка: разрежьте запечатанный блистер на отдельные блоки (например, одинарные или двойные) в соответствии с заданным размером.

Формирование и загрузка картонных коробок

Автоматическое складывание: Автоматически складывает плоскую картонную коробку в форму коробки и фиксирует её склеиванием или замком.

Упаковка: Упаковочный лист, инструкция и другие материалы укладываются в коробку в порядке, обеспечивая однослойную или многослойную укладку.

Запечатывание: Коробка закрывается с помощью клейкой ленты, язычкового замка или термоклея.

Дополнительные функции

Кодирование и прослеживаемость: печать номера партии продукции, срока годности и другой информации на поверхности коробки для соответствия требованиям прослеживаемости.

Визуальный контроль: интеграция системы машинного зрения для определения качества упаковки (например, отсутствия материала, несоосности и т. д.) в режиме реального времени.

Роботизированное взаимодействие: некоторые высококлассные модели оснащены роботизированными манипуляторами для захвата и позиционирования сложных материалов.

Технические параметры

Линия картонажной машины для блистерной упаковки серии DPB+ZH

Автоматическая линия для упаковки в блистеры серии DPH+ZH

Примечание:

Регулировка скорости: большинство моделей поддерживают плавную регулировку скорости, например, DPH-380D может регулироваться в диапазоне от 80 до 140 ударов в минуту в зависимости от размера блистера.

Модульная конструкция: например, блистерная картонажная машина серии BE-P (Case 9) имеет модульную конструкцию, что позволяет быстро заменять функциональные модули для удовлетворения потребностей различных продуктов.

Отрасли применения и типичные сценарии

Фармацевтическая промышленность

Упаковка лекарственных средств: блистерная упаковка для таблеток, капсул, шприцев и других изделий, соответствующая требованиям GMP (надлежащей производственной практики).

Защита от подделок: некоторые виды оборудования оснащены системой печати этикеток для защиты от подделок или системой отслеживания QR-кодов для предотвращения производства поддельной и некачественной продукции.

Пищевая промышленность

Готовые к употреблению продукты: индивидуальная упаковка, например, лапши быстрого приготовления, орехов и конфет, для продления срока годности и удобства транспортировки.

Замороженные продукты: снижение окисления и сохранение свежести продуктов благодаря вакуумной блистерной упаковке.

Косметика и товары повседневного спроса

Миниатюрная упаковка: одноразовая упаковка для таких продуктов, как эссенции, маски для лица, зубная паста и т. д., для удовлетворения индивидуальных потребностей потребителей.

Экологичный дизайн: упаковочные решения, использующие разлагаемые материалы или сокращающие количество отходов.

Электроника и промышленные товары

Прецизионные устройства: антистатическая упаковка для небольших электронных компонентов, таких как батарейки и микросхемы.

Принадлежности для инструментов: классифицированная упаковка мелких деталей, таких как винты и гайки, для предотвращения их рассыпания и путаницы.

Рыночные тенденции и технологические инновации

Интеллект и автоматизация

Интеграция с Интернетом вещей (IoT): мониторинг состояния оборудования в режиме реального времени с помощью датчиков и облачных платформ, предиктивное обслуживание для сокращения времени простоя.

Визуальный контроль с помощью ИИ: использование алгоритмов глубокого обучения для выявления дефектов упаковки позволяет снизить уровень ошибок до менее 0,01%.

Экологичная и безопасная для окружающей среды

Энергосберегающая конструкция: энергопотребление нового оборудования снижено на 20–30%. Например, мощность блистерной машины DPH-220 составляет всего 12,5 кВт.

Перерабатываемые материалы: стимулируем использование биоразлагаемых пластиков или алюминиевой фольги вместо традиционных неразлагаемых материалов.

Модуляризация и настройка

Быстрая переналадка: например, производственная линия DPH-380D может переналадить производство в течение 120 минут, что подходит для мелкосерийного производства различных видов продукции.

Индивидуализация под заказчика: разработка специальных модулей (например, ударопрочной упаковки и антистатических устройств) в соответствии с потребностями предприятия.

Рост международного рынка

Размер мирового рынка

Прогноз рынка: По данным Grand View Research (данные за 2025 год), ожидается, что мировой рынок блистерных упаковочных машин превысит 8,5 млрд долларов США, а среднегодовой темп роста (CAGR) составит 7,2%.

Региональное распределение: Европа и Северная Америка в настоящее время являются крупнейшими рынками, на долю которых приходится 45% мировой доли, в то время как Азиатско-Тихоокеанский регион (особенно Индия и Юго-Восточная Азия) демонстрирует быстрый рост со среднегодовым темпом роста **9,8%** благодаря расширению производства и росту спроса на автоматизацию.

Движущие факторы

Спрос в фармацевтической промышленности: Глобальная стандартизация производства лекарственных препаратов (например, требования FDA и EMA) побудила фармацевтические компании внедрять автоматизированное упаковочное оборудование для обеспечения прослеживаемости продукции и асептических условий.

Модернизация продуктов питания и товаров повседневного спроса: Потребительское предпочтение персонализированной и экологичной упаковке (например, из разлагаемых материалов) побудило производителей продуктов питания и бытовой химии инвестировать в эффективные машины для упаковки блистерной упаковки.

Проникновение технологий Индустрии 4.0: Популярность интеллектуальных фабрик (таких как Интернет вещей и технологии искусственного интеллекта) ускорила цифровую трансформацию упаковочного оборудования.

Политики и тенденции

Экологические нормы: План действий ЕС по развитию экономики замкнутого цикла и Закон США о мерах по борьбе с загрязнением пластиком требуют сокращения отходов упаковки и стимулируют компании к использованию энергосберегающего оборудования и перерабатываемых материалов.

Индивидуальные услуги: Международные производители (такие как немецкая компания KHS и итальянская Rotoplas) предоставляют модульное проектирование и многоязычную техническую поддержку для адаптации к производственным стандартам разных стран (таким как GMP и ISO 22000).

Возможности развивающихся рынков: Малые и средние предприятия в таких странах, как Индия и Бразилия, наращивают свои производственные мощности за счет недорогого автоматизированного оборудования (например, серии DPH китайского производства), способствуя расширению мирового рынка.

Рекомендации по покупке и обслуживанию

Ключевые факторы выбора

Характеристики продукта: размер, вес, форма (жёсткая/гибкая), требуется ли ударопрочная/антистатическая упаковка.

Характеристики картонной упаковки: материал (картон/гофрокартон), тип коробки (с язычком/клеящаяся), размерный ряд.

Требования к производству: производительность (скорость), частота переналадки, необходимость подключения оборудования, расположенного выше и ниже по технологической цепочке.

Расширение функций: детекция (визуальная/взвешивание), кодирование, прослеживаемость данных, требования к чистоте (сертификация GMP/ISO).

Техническое обслуживание и ремонт

Ежедневное обслуживание: регулярно смазывайте детали трансмиссии (например, кулачковый механизм, масляный поддон редуктора), а также проверяйте системы контроля давления и температуры воздуха.

Устранение неисправностей: Например, «дефект подачи серводвигателя распределения материала», упомянутый в примере 6, необходимо устранить путем регулировки сигнала угла энкодера или оптимизации программы серводвигателя.

Послепродажное обслуживание: ведущие производители предоставляют бесплатную гарантию сроком на 1 год, а также осуществляют удаленную диагностику и техническую поддержку на месте.

Резюме

Линия блистерной картонажной упаковки является ключевым оборудованием современной промышленной упаковки, и её технологическое развитие напрямую отражает требования отрасли к эффективности, точности и экологичности. Благодаря широкому применению искусственного интеллекта, Интернета вещей и модульной конструкции, оборудование в будущем станет более интеллектуальным и гибким, а его роль в фармацевтической, пищевой и других отраслях будет возрастать. Для предприятий выбор модели, соответствующей их производственным потребностям, а также внимание к технологическим инновациям и устойчивому развитию станут ключом к повышению конкурентоспособности.
