Автоматические линии для упаковки таблеток в тубы

В фармацевтической упаковочной промышленности автоматизированные производственные линии играют решающую роль в повышении эффективности производства и стабильности качества. Линия автоматических машин для упаковки таблеток в тубы – идеальное решение для упаковки таблеток благодаря точным автоматизированным операциям. Ниже представлено подробное описание двух основных вариантов конфигурации производственной линии: Решение 1 объединяет автоматическую машину для наполнения и укупорки туб таблеток NTF с горизонтальной этикетировочной машиной TMC, а Решение 2 объединяет автоматическую машину для наполнения и укупорки туб таблеток NTF с автоматической картонажной машиной ZH.

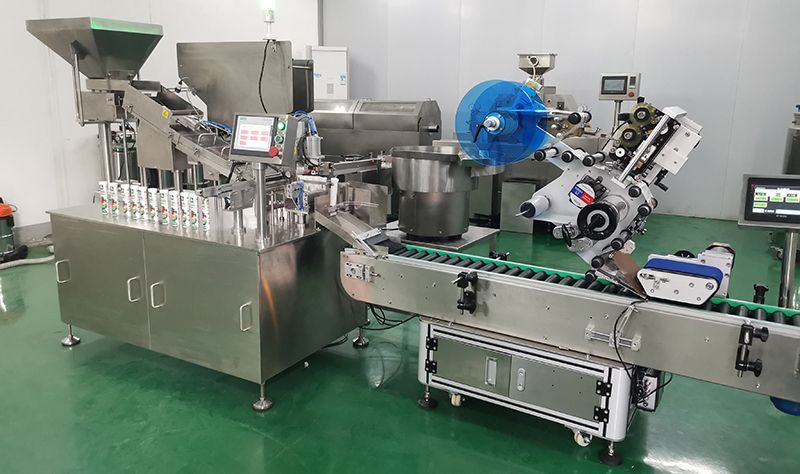

Решение 1: Автоматическая машина для наполнения и укупорки туб таблеток NTF + Горизонтальная этикетировочная машина TMC

Анализ функций оборудования

Автоматическая машина для розлива и укупорки таблеток в тюбики NTF: Являясь основным оборудованием производственной линии, она объединяет в себе две функции: количественное наполнение таблеток и укупорку тюбиков. Оснащенное сервоприводом и высокоточными датчиками, оборудование позволяет точно контролировать количество заполненных таблеток и стабильно обрабатывать таблетки различной формы, такие как круглые и овальные. Его механизм укупорки оснащен функцией регулировки крутящего момента, которая позволяет установить оптимальное усилие затяжки в зависимости от материала крышки для различных тюбиков, обеспечивая плотное запечатывание и предотвращая повреждение упаковки, вызванное чрезмерной затяжкой.

Горизонтальная этикетировочная машина TMC: Специализируется на маркировке продуктов, упакованных в тюбики. Оборудование имеет горизонтальную транспортирующую конструкцию и оснащено высокоточной системой позиционирования, которая позволяет точно наносить этикетки на поверхность тюбика. Он поддерживает различные режимы этикетирования, такие как одинарная этикетка и двойная этикетка. Во время процесса этикетирования устройство для удаления пузырьков воздуха обеспечивает ровное нанесение этикеток без образования складок. Он также имеет функцию автоматического обнаружения отклонений, таких как отсутствие или перекос этикеток.

Описание производственного процесса

Заполнение и укупорка таблеток: Пустые тубы из фармацевтической упаковки поступают в оборудование NTF по конвейерной системе. Сначала оборудование точно заполняет тубу заданным количеством таблеток с помощью вибрационного механизма подачи, а затем автоматически захватывает крышку тубы и завершает операцию укупорки, чтобы обеспечить герметичность упаковки.

Транспортировка и позиционирование тюбиков: Упакованные тюбики подаются на горизонтальную этикетировочную машину TMC с помощью ленточного конвейера. Механизм распределения материала обеспечивает упорядоченную транспортировку поштучно, а позиционирующее устройство фиксирует корпус тюбика при подготовке к маркировке.

Наклеивание этикеток и их обнаружение: Этикетировочная машина TMC автоматически выполняет операции по отклеиванию, позиционированию и наклеиванию этикеток в соответствии с заданными параметрами. Маркированные продукты проходят через станцию обнаружения, и визуальная система проверяет положение и целостность этикеток. Квалифицированные продукты переходят к следующему этапу.

 Основные преимущества решения

Гарантия целостности упаковки: Технология точного наполнения и укупорки, применяемая на оборудовании NTF, обеспечивает надежную герметизацию упаковки для таблеток, снижая риск повреждения и загрязнения при транспортировке; высокоточная функция обнаружения маркировки TMC эффективно предотвращает попадание на рынок продуктов с некачественной маркировкой.

Высокая технологичность производства: Его можно гибко настраивать для адаптации к различным диаметрам и длине упаковочных трубок, что позволяет быстро менять форму таблеток и типы этикеток, удовлетворяя потребности в производстве небольших партий и нескольких разновидностей.

Высокое удобство в эксплуатации: Благодаря человеко-машинному интерфейсу операторы могут интуитивно настраивать ключевые показатели, такие как количество наполнения, момент укупорки и параметры этикетирования. Отображение состояния работы оборудования в режиме реального времени облегчает мониторинг и настройку производства.

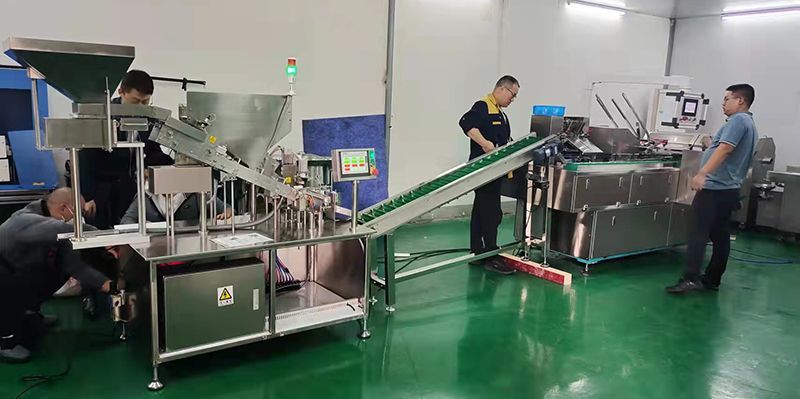

Решение 2: Автоматическая машина для наполнения и укупорки туб таблеток NTF + Автоматическая картонажная машина ZH

Анализ функций оборудования

Автоматическая машина для наполнения и укупорки тюбиков для таблеток NTF: В соответствии с функциями оборудования NTF в решении 1, она выполняет задачи количественного наполнения таблеток и укупорки тюбиков, обеспечивая качественную упаковку полуфабрикатов для последующего процесса упаковки в картонные коробки.

Автоматическая упаковочная машина ZH: отвечает за укладку наполненных и укупоренных изделий в картонные коробки, а также за складывание, запечатывание снизу, запечатывание сверху и другие операции. Оборудование оснащено механизмами автоматической подачи и открывания коробок, которые могут автоматически подавать и формировать коробки. В него также встроена функция автоматического складывания и укладки по инструкции, поддерживающая различные режимы упаковки в картонные коробки, такие как однотрубная и многотрубная.

Production Process Description

Описание производственного процесса

Приготовление изделий в виде тюбиков: Как и в предыдущем процессе решения 1, полуфабрикаты в виде тюбиков изготавливаются путем заполнения таблеток и укупорки с помощью оборудования NTF и транспортируются ленточным конвейером на станцию подачи автоматической картонной машины ZH.

Подача и формирование картонных коробок: Машина для упаковки в картонные коробки ZH автоматически извлекает картонные коробки из стопки с помощью механизма присоски и завершает операции вскрытия и запечатывания нижней части коробки с помощью формовочного механизма, подготавливая ее к загрузке продукта.

Упаковка и укупорка продукта в картонные коробки: После подсчета устройство для распределения материала помещает упаковку в сформированную картонную коробку. В то же время механизм складывания инструкции автоматически складывает инструкцию и помещает ее в картонную коробку. Наконец, оборудование завершает операцию укупорки картонных коробок, и готовая продукция поступает на ленточный конвейер.

Основные преимущества решения

Интеграция производственного процесса: обеспечивает полностью автоматизированное непрерывное производство от розлива таблеток, укупорки до упаковки в картонные коробки, сокращая количество операций ручной передачи, снижая трудозатраты и повышая непрерывность производства.

Стабильное качество упаковки в картонные коробки: Машина для упаковки в картонные коробки ZH оснащена точной механической системой позиционирования и передачи, обеспечивающей равномерное размещение трубчатых изделий в картонной коробке, а также стандартизацию процесса складывания и формования картонных коробок, что улучшает общую эстетику упаковки продукции.

Значительное повышение эффективности: По сравнению с ручной упаковкой, автоматическая машина для упаковки в картонные коробки обеспечивает высокую скорость непрерывной работы. В сочетании со стабильной производительностью оборудования NTF это значительно повышает производительность всей производственной линии, удовлетворяя потребности массового производства.

Сравнение схем и варианты применения

В обеих схемах в качестве основного оборудования используется автоматическая машина для розлива и укупорки NTF, и основное различие заключается в функциональной направленности последующих процессов упаковки. Схема 1 фокусируется на маркировке изделий в тубах и подходит для упаковки лекарств в тубах, которые должны продаваться отдельно; Схема 2 распространяется на упаковку в картонные коробки и больше подходит для производства готовой продукции, для которой требуется картонная упаковка. Предприятия могут выбрать подходящую схему производственной линии в соответствии с требованиями к упаковке продукции, масштабами производства и потребностями в последующих продажах, чтобы достичь оптимального баланса между эффективностью производства и качеством упаковки.
